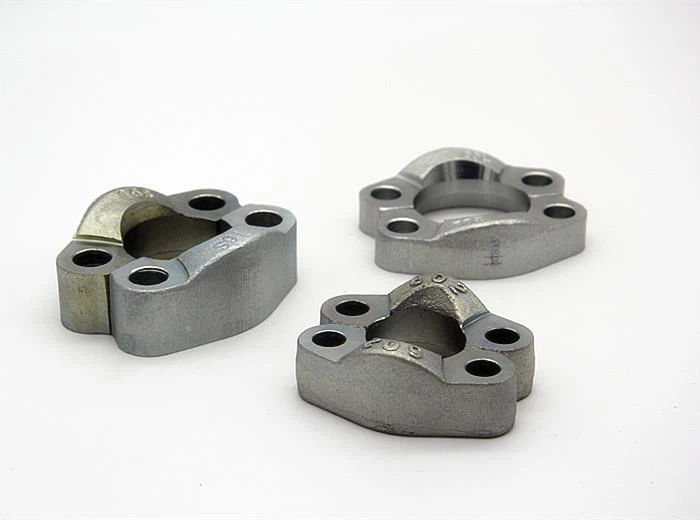

1. Definisi Split Flange Kit, split flange adalah sesuai SAE J518 mendefinisikan empat setengah flot split flange, juga sama dengan BS ISO 6162-1 / 2: 2012 versi; satu kit termasuk 4 blot, 4 ring, o-ring dan sepasang belahan flens split 2-baut (klem). mereka digunakan bersama dengan ujung selang bergelang atau dengan adaptor bergelang.
2. Dua seri tekanan kerja seperti di bawah ini:
● SAE J618 kode 61 dan ISO 6162-1 menentukan konektor Flange, port, dan permukaan pemasangan untuk digunakan pada tekanan 3,5 MPa (35 bar) hingga 35 MPa (350 bar), DN 13 hingga DN 127.
● SAE J618 kode 62 dan ISO 6162-2 menentukan konektor Flange, port, dan permukaan pemasangan untuk digunakan pada tekanan 42 MPa (420 bar), DN 13 hingga DN 76.
3. Metode perakitan SAE Split Flange, itu adalah koneksi port 4-titik dengan merakit kepala flens, klem flens split (FCS dan FCSM) atau klem flens one-piece (FC dan FCM), port dan permukaan pemasangan yang berlaku untuk empat sekrup, split dan one-piece konektor jenis tabung penjepit mengarah dan alat kelengkapan selang.
1) bentuk opsional 2) segel cincin-O 3) penjepit flensa one-piece 4) kepala bergelang 5) sekrup blot (d3) 6) mesin cuci mengeras 7) muka port pada adaptor, pompa, dll

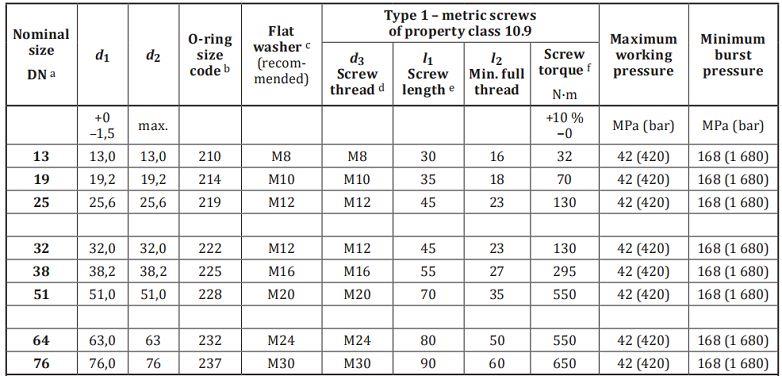

4. Sekrup metrik blot untuk informasi teknologi perakitan flensa one-piece:
Sekrup blot inci untuk informasi teknologi perakitan flensa split
● Ulir pitch metrik kasar sesuai dengan ISO 261 dan ISO 724. Inch Ulir pitch kasar sesuai dengan ISO 263 dan ISO 725 (UNC-2A untuk ulir sekrup, UNC-2B untuk ulir port).
● Panjang sekrup dihitung untuk baja; penggunaan material lain membutuhkan panjang sekrup yang berbeda.
● Nilai torsi ini hanya sebagai panduan saat menggunakan sekrup berpelumas, dihitung dengan koefisien gesek 0,17. Torsi pengencangan jaring tergantung pada banyak faktor, termasuk pelumasan, pelapisan dan permukaan akhir.
5. Mesin cuci pengeras untuk merakit koneksi flens yang sesuai dengan ISO 6162
Dianjurkan untuk menggunakan mesin cuci yang keras; namun, koneksi flens yang sesuai dengan edisi ISO 6162-2 sebelumnya mungkin tidak mengakomodasi penggunaan mesin cuci jenis ini. Mesin cuci, jika digunakan, harus sesuai dengan ISO 7089 (HV 300) tipe A dan berukuran untuk sekrup yang sesuai. Mesin cuci biasa yang sesuai dengan ANSI / ASME B18.22.1, tipe B seri sempit HV 300, dapat diganti bila menggunakan sekrup tipe 2
6. Kode dan dimensi penandaan O-ring yang sesuai dengan ISO 3601-1
Kode penunjukan dan dimensi cincin-O yang digunakan dalam ISO 6162-2 (hanya untuk referensi)
7. Ukuran kunci pas untuk merakit koneksi flens yang sesuai dengan ISO 6162
ISO 6162-1
ISO 6162-2
