Definisi: Jenis konektor kerucut 60 ° ditentukan oleh ISO (Organisasi Internasional untuk Standardisasi) adalah federasi badan standar nasional di seluruh dunia (badan anggota ISO) BS ISO 8434-6: 2009, ini didasarkan pada standar BS 5200 standar Inggris . Ini adalah jenis kerucut 30 deg s oleh Nut, lengan dan alat kelengkapan tubuh untuk menutup. Jenis sambungan memerlukan koneksi yang sama dengan adaptor 60 deg cone.
1. Metode koneksi BSP adaptor 60 deg cone, konektor 60 deg cone pria thread akan kawin dengan dua jenis putar perempuan (berkerut Putar kursi 60 deg dan berkerut kursi 60 deg dengan o-ring) ditampilkan sebagai bagan:
2. Keuntungan dari adaptor fitting BSP sebagai berikut:
● Ini adalah Logam / Logam + seal O-ring ke adaptor selang pada peralatan sistem hidrolik dengan ikatan ke Peralatan Inggris, seperti peralatan Pertanian JCB, Rekayasa proses.
● Mudah dipasang, ini adalah satu-satunya cara terhubung ke rakitan selang BSP atau adaptor.
● Perlengkapan paling populer untuk rakitan selang, penerimaan di seluruh dunia terutama di Inggris, Skandinavia, Belanda, Spanyol dan Italia.
4. Data Dimensi & Tek Pria BSP 60 deg cone:
Ulir sekrup pada ujung koneksi kerucut 60 ° harus berupa ulir pipa sesuai dengan kelas A dari ISO 228-1

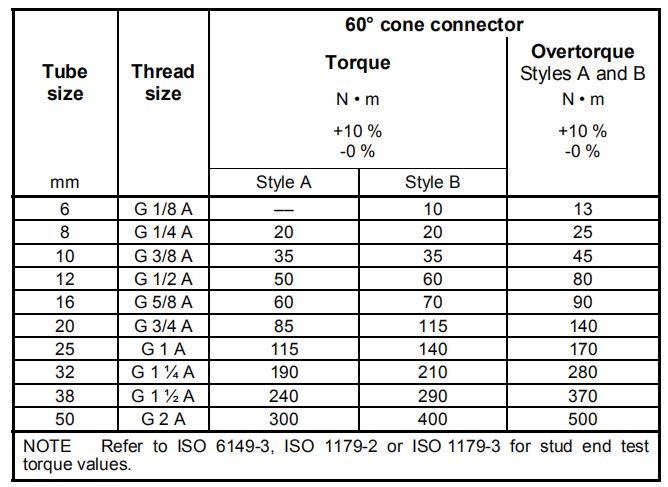

Persyaratan torsi uji kualifikasi
1. BSP Fitting Union Straight 1B
60 deg cone atau dengan seal washer berikat untuk port stud pria
2. Serikat Pas BSP 45 ° Siku 1B4
Konektor 60 deg cone
3. BSP Fitting Union Elbow 1B9
Konektor 60 deg cone

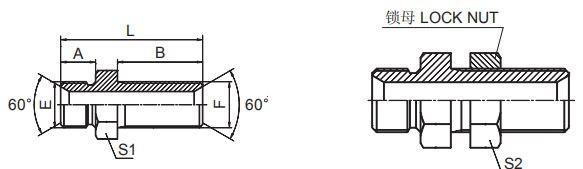

4. Fitting BSP Sekat Union Lurus 6B
Konektor 60 deg cone
5. Fitting Sekat BSP Union Elbow 6B9
Konektor 60 deg cone
6. BSP Fitting Tee Union AB
Konektor 60 deg cone
7. BSP Fitting Cross Union XB
Konektor 60 deg cone
