1. Definisi colokan oli metrik (ISO 6149-4: versi 2017) dan Caps umumnya digunakan dalam sistem hidrolik tekanan tinggi, colokan adalah pejantan metrik jantan untuk menghubungkan katup, manifold block, port drain oli dll, ada dua penyegelan oleh O -Mering dan cincin ED. Tutup DIN terdiri dari mur, colokan DKO untuk menghentikan ujung pipa.
2. Metode perakitan colokan oli metrik sesuai jenis: Ujung jantan laki-laki dengan steker Hex eksternal dan internal Hex untuk ISO 9974 Flat Face Sealing dan ISO 6149 O-ring Sealing port, semua benang metrik sesuai dengan standar ISO 261. Karena itu mudah untuk menghentikan atau menghentikan jalur pipa minyak dengan satu ujung konektor.
Tutup DIN untuk konektor (24 deg Kerucut ke tabung Dan DKO Putar ke adaptor)
DIN Metric Plug ke Port Minyak Manifold, katup dan distributor dll.
|
|

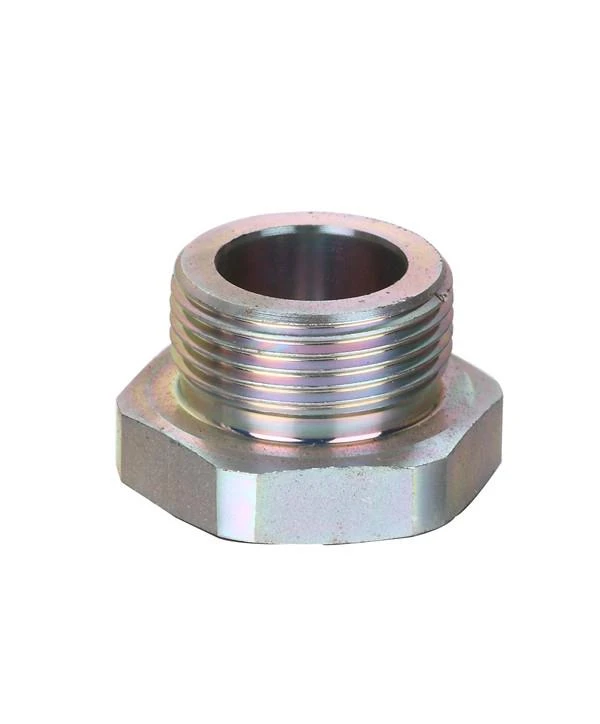

1. DIN Metric Plug Eksternal Hex 4C / D
Konektor 24 deg cone
BAGIAN NO. | BENANG | TABUNG OD | UKURAN | MPa | |||
E | D1 | l1 | L1 | S1 | S2 | ||
4C-12 | M12x1.5 | 6 | 7 | 22 | 12 | 14 | 31.5L |
4C-14 | M14x1.5 | 8 | 8 | 23 | 14 | 17 | |
4C-16 | M16x1.5 | 10 | 9 | 24 | 17 | 19 | |
4C-18 | M18x1.5 | 12 | 10 | 25 | 19 | 22 | |
4C-22 | M22x1.5 | 15 | 11 | 26 | 24 | 27 | |
4C-26 | M26X1.5 | 18 | 11.5 | 28 | 27 | 32 | |
4C-30 | M30x2 | 22 | 13.5 | 30 | 32 | 36 | 16L |
4C-30D | M30x1.5 | 22 | 13.5 | 30 | 32 | 36 | |
4C-36 | M36x2 | 28 | 14.5 | 31 | 41 | 41 | |
4C-36D | M36x1.5 | 28 | 14.5 | 31 | 41 | 41 | |
4C-45 | M45X2 | 35 | 14.5 | 36 | 46 | 50 | |
4C-45D | M45X1.5 | 35 | 14.5 | 36 | 46 | 50 | |
4C-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
4D-14 | M14X1.5 | 6 | 11 | 26 | 14 | 17 | 63S |
4D-16 | M16X1.5 | 8 | 13 | 28 | 17 | 19 | |
4D-18 | M18x1.5 | 10 | 12.5 | 29 | 19 | 22 | |
4D-20 | M20x1.5 | 12 | 14.5 | 31 | 22 | 24 | |
4D-22 | M22x1.5 | 14 | 16 | 34 | 24 | 27 | |
4D-24 | M24x1.5 | 16 | 15.5 | 34 | 27 | 30 | 40-an |
4D-30 | M30x2 | 20 | 17.5 | 39 | 32 | 36 | |
4D-36 | M36x2 | 25 | 20 | 44 | 38 | 46 | |
4D-42 | M42x2 | 30 | 20.5 | 47 | 46 | 50 | |
4D-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | 31.5S |
Catatan Dalam kasus jika Anda tertarik untuk memesan adaptor dalam set lengkap dengan cutting ring dan mur, perlu untuk memasukkan akhiran "RN" setelah bagian kami no. misalnya 4C-30RN. | |||||||
2. DIN Metric Cap Swivel 9C / D
Putar DKO
BAGIAN NO. | THREA | TABUNG OD | UKURAN | MPa | ||
F | D | L. | L1 | S2 | ||
9C-12 | M12X1.5 | 6 | 15.5 | 17.5 | 14 | 31.5L |
9C-14 | M14X1.5 | 8 | 15.5 | 18 | 17 | |
9C-16 | M16X1.5 | 10 | 16.5 | 18 | 19 | |
9C-18 | M18X1.5 | 12 | 18 | 19.5 | 22 | |
9C-22 | M22X1.5 | 15 | 19.5 | 20 | 27 | |
9C-26 | M26X1.5 | 18 | 20 | 22 | 32 | |
9C-30 | M30X2 | 22 | 21.5 | 22.5 | 36 | 16L |
9C-36 | M36X2 | 28 | 22.5 | 24.5 | 41 | |
9C-45 | M45X2 | 35 | 25 | 29 | 55 | |
9C-52 | M52X2 | 42 | 27 | 31.5 | 60 | |
9D-14 | M14X1.5 | 6 | 16 | 18 | 17 | 63S |
9D-16 | M16X1.5 | 8 | 16.5 | 18.5 | 19 | |
9D-18 | M18X1.5 | 10 | 18 | 20 | 22 | |
9D-20 | M20X1.5 | 12 | 18.5 | 20.5 | 24 | |
9D-22 | M22X1.5 | 14 | 19 | 21.5 | 27 | |
9D-24 | M24X1.5 | 16 | 18.5 | 21.5 | 30 | 40-an |
9D-30 | M30X2 | 20 | 22.5 | 25 | 36 | |
9D-36 | M36X2 | 25 | 23.5 | 28.5 | 46 | |
9D-42 | M42X2 | 30 | 25.5 | 32 | 50 | |
9D-52 | M52X2 | 38 | 26.5 | 36 | 60 | 31.5S |
3. DIN Metric Plug Eksternal Hex PLEG
4H Untuk Port Oli ISO 6149 penyegelan cincin-O
4. ISO Internal Hex Port Plug PLIH
VSTI M-OR Untuk Port Minyak ISO 6149 O-ring sealing
5. Metrik Colokan Hex Berongga VSTI M / R ED
4MN-WD Male metric thread ED-seal (untuk port ISO 9974)
4BN-WD Male BSPP thread ED-seal (untuk port ISO 1179)
