Kategori produk: Adaptor pas hidrolik JIC untuk sambungan tabung dengan daya fluida
Standar Produk: ISO 8434-2, SAE J514.
Bahan: baja karbon, stainless steel atau paduan tembaga.
Tube JIC ujung ke koneksi ujung lain sebagai berikut: BSP Captive seal E, G, tipe H, fitting ISO 6149 series, fitting JIS B2351, fitting ISO 11926 dan SAE J1926 ORB, fitting DIN 3852 dan ISO 1179, fitting ISO 9974 dll.

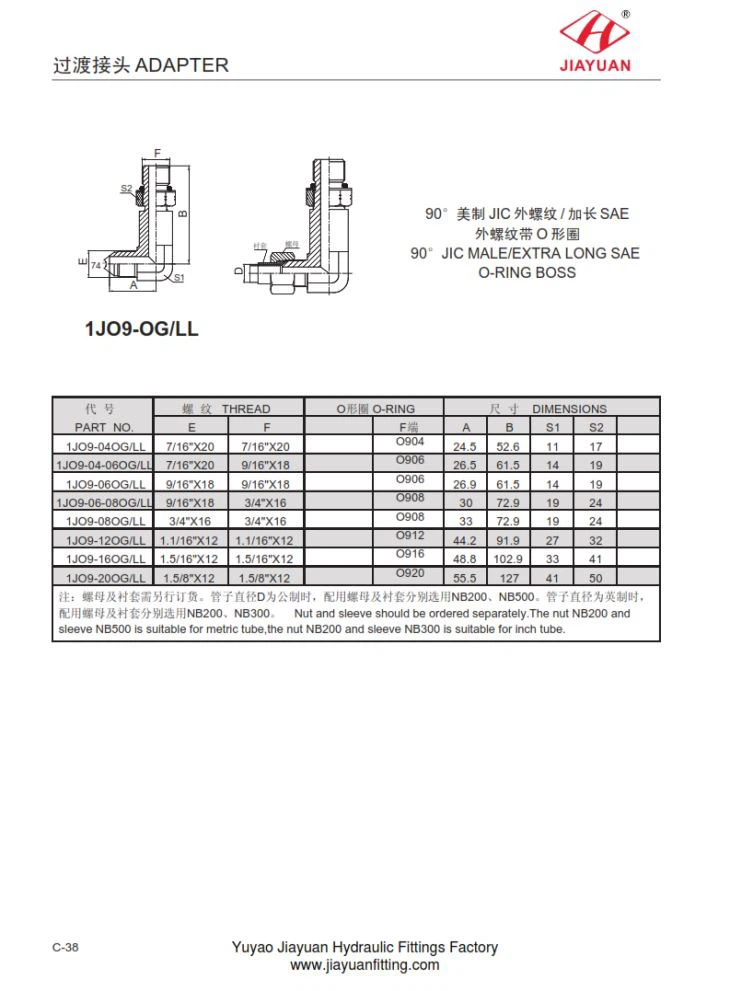

1JO9-OG / LL 90 ° JIC MALE / EXTRA LONG SAE O-RING BOSS Bagan dimensi sebagai berikut:
PAR T TIDAK | THREA D | HAI O-RIN G | DIMENSI S | ||||||
E | F | F | SEBUAH | B | S 1 | S 2 | |||
1JO9-04OG / L L | 7/16 "X2 0 | 7/16 "X2 0 | O904 | 24. 5 | 52. 6 | 1 1 | 1 7 | ||
1JO9-04-06OG / L L | 7/16 "X2 0 | 9/16 "X1 8 | O906 | 26. 5 | 61. 5 | 1 4 | 1 9 | ||
1JO9-06OG / L L | 9/16 "X1 8 | 9/16 "X1 8 | O906 | 26. 9 | 61. 5 | 1 4 | 1 9 | ||
1JO9-06-08OG / L L | 9/16 "X1 8 | 3/4 "X1 6 | O908 | 3 0 | 72. 9 | 1 9 | 2 4 | ||
1JO9-08OG / L L | 3/4 "X1 6 | 3/4 "X1 6 | O908 | 3 3 | 72. 9 | 1 9 | 2 4 | ||
1JO9-12OG / L L | 1.1 / 16 "X1 2 | 1.1 / 16 "X1 2 | O912 | 44. 2 | 91. 9 | 2 7 | 3 2 | ||
1JO9-16OG / L L | 1,5 / 16 "X1 2 | 1,5 / 16 "X1 2 | O916 | 48. 8 | 102. 9 | 3 3 | 4 1 | ||
1JO9-20OG / L L | 1,5 / 8 "X1 2 | 1,5 / 8 "X1 2 | O920 | 55. 5 | 12 7 | 4 1 | 5 0 | ||
D NB200 NB500 NB200 NB300 Kacang dan selongsong harus dipesan secara terpisah. Kacang NB200 dan selongsong NB500 cocok untuk tabung metrik, mur NB200 dan selongsong NB300 cocok untuk tabung inci. | |||||||||
