Definisi: Komponen untuk sistem fitting tabung cincin pemotong DIN 2353, termasuk mur, mur fungsional, cincin pemotong, cincin-O, sekat pengunci, segel berikat untuk perlengkapan banjo, segel logam, cincin segel Eolastik disebut cincin ED atau WD, Cincin Penahan Metrik. Ini melayani konektor 24 deg cone, komponen penyegelan stud metrik.
Metode penggunaan DIN Fittings Komponen: 1. Komponen untuk DIN 24 deg cone end, Nut, nut fungsional, ring pemotongan untuk menghubungkan pipa baja seamless, Cara penyegelan adalah dengan Nut mendorong ring cutting untuk menggigit pipa,

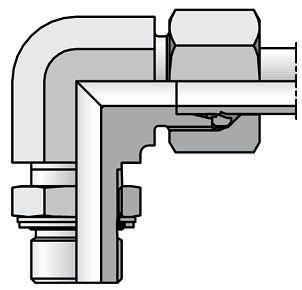

(1 adalah tubuh, 2 adalah Nut, 3 memotong cincin)
Sealing komponen untuk konektor pejantan jantan seperti berikut:
 Port O-ring ISO 6149 |  Cincin ED DIN 3869 | |
 Cincin-O + Cincin Penahan |  Penyegelan lembut Berikat Berikat |  Mesin cuci logam atau kuningan |
1. Nut DIN 3870 NL / NS
BAGIAN NO. | BENANG | TABUNG OD | UKURAN | MPa | ||
E | C | d | S2 | |||
NL-12 | M12X1.5 | 6 | 14.5 | 6 | 14 | L. |
NL-14 | M14X1.5 | 8 | 14.5 | 8 | 17 | |
NL-16 | M16X1.5 | 10 | 15.5 | 10 | 19 | |
NL-18 | M18X1.5 | 12 | 15.5 | 12 | 22 | |
NL-22 | M22X1.5 | 15 | 17 | 15 | 27 | |
NL-26 | M26X1.5 | 18 | 18 | 18 | 32 | |
NL-30 | M30X2 | 22 | 20 | 22 | 36 | |
NL-30D | M30X1.5 | 22 | 19 | 22 | 36 | |
NL-36 | M36X2 | 28 | 21 | 28 | 41 | |
NL-36D | M36X1.5 | 28 | 21 | 28 | 41 | |
NL-45 | M45X2 | 35 | 24 | 35 | 50 | |
NL-45D | M45X1.5 | 35 | 25 | 35 | 50 | |
NL-52 | M52X2 | 42 | 24 | 42 | 60 | |
NS-14 | M14X1.5 | 6 | 16.5 | 6 | 17 | S |
NS-16 | M16X1.5 | 8 | 16.5 | 8 | 19 | |
NS-18 | M18X1.5 | 10 | 17.5 | 10 | 22 | |
NS-20 | M20X1.5 | 12 | 17.5 | 12 | 24 | |
NS-22 | M22X1.5 | 14 | 20.5 | 14 | 27 | |
NS-24 | M24X1.5 | 16 | 20.5 | 16 | 30 | |
NS-30 | M30X2 | 20 | 24 | 20 | 36 | |
NS-36 | M36X2 | 25 | 27 | 25 | 46 | |
NS-42 | M42X2 | 30 | 29 | 30 | 50 | |
NS-52 | M52X2 | 38 | 32.5 | 38 | 60 | |
2. Ring Pemotong DIN 3861
BAGIAN NO. | TABUNG OD | UKURAN | Ucapan | |||
RL-06 | 6 | Seri L dan S berukuran sama | L. | |||
RL-08 | 8 | |||||
RL-10 | 10 | |||||
RL-12 | 12 | |||||
RL-15 | 15 | |||||
RL-18 | 18 | |||||
RL-22 | 22 | |||||
RL-28 | 28 | |||||
RL-35 | 35 | |||||
RL-42 | 42 | |||||
RS-06 | 6 | S | ||||
RS-08 | 8 | |||||
RS-10 | 10 | |||||
RS-12 | 12 | |||||
RS-14 | 14 | |||||
RS-16 | 16 | |||||
RS-20 | 20 | |||||
RS-25 | 25 | |||||
RS-30 | 30 | |||||
RS-38 | 38 | |||||
3. ED Seal Ring untuk BSPP dan Metric Thread Port DIN 3869
BAGIAN NO. | E THREAD | UKURAN | |
METRIK | BSP | h | |
WD-B02 | M10X1 | G1 / 8 "X28 | 1 |
WD-M12 | M12X1.5 | 1.5 | |
WD-B04 | M14X1.5 | G1 / 4 "X19 | 1.5 |
WD-M16 | M16X1.5 | 1.5 | |
WD-B06 | G3 / 8 "X19 | 1.5 | |
WD-M18 | M18X1.5 | 1.5 | |
WD-M20 | M20X1.5 | 1.5 | |
WD-B08 | G1 / 2 "X14 | 1.5 | |
WD-M22 | M22X1.5 | 1.5 | |
M26X1.5 | |||
WD-B12 | M27X2 | G3 / 4 "X14 | 1.5 |
WD-B16 | M33X2 | G1 "X11 | 2 |
WD-B20 | M42X2 | G1.1 / 4 "X11 | 2 |
WD-B24 | M48X2 | G1.1 / 2 "X11 | 2 |
4. ISO 6149 O-Ring untuk Port Thread Lurus Metrik
5. Metric O-Ring + Retaining Ring Untuk ISO 9974-1 / DIN 3852-1Port
6. Cincin-O BSPP + Cincin Penahan Untuk Port ISO 1179-1 / DIN 3852-2
7. Cincin-O untuk Kacang Putar DKO, Puting Las, dan Tutup
