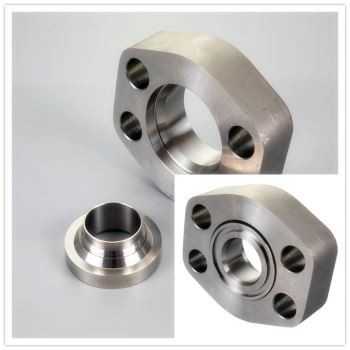

Flare flange insert cone fitting
Flare flange insert cone fitting kawin dengan klem flare flange, ada banyak jenis koneksi sebagai berikut:
Masukkan kerucut dari tabung ke sambungan alur o-ring flensa
Masukkan kerucut dari sambungan tabung ke tabung
Masukkan kerucut rata dari tabung ke flensa tanpa sambungan alur o-ring
Bahan kopling flare flare:
Baja karbon C45; Baja tahan karat 304, 316 atau 316L.
Semua sistem sambungan flare flare baja karbon harus dilapisi atau dilapisi dengan bahan yang sesuai yang lolos uji semprotan garam 72 jam sesuai dengan ASTM B117 (ISO 9227).
Kepala berflensa berbeda dari standar SAE J518 dan ISO 6162, ia memiliki kerucut 37 derajat pada kepala flensa untuk pipa berkobar 37 derajat, dengan flare flange yang menenangkan untuk mengencangkan noda untuk menggigit tabung atau pipa mulus.
Bagian no. | Ukuran | D1 | D2 | D3 | L1 | L2 | Bobot | |
Inci | Tabung | |||||||
FCIN-16-2 | 1 | 38X2.5 | 25 | 32.8 | 45 | 22 | 7 | 0.11 |
FCIN-16-3 | 1 | 38X3.0 | 25 | 31.8 | 45 | 22 | 7 | 0.1 |
FCIN-16-4 | 1 | 38X4.0 | 25 | 29.8 | 45 | 22 | 7 | 0,10 |
FCIN-16-5 | 1 | 38X5.0 | 25 | 27.8 | 45 | 21 | 7 | 0.09 |
FCIN-20-3 | 1 1/4 | 38X3.0 | 29.5 | 31.8 | 50 | 22 | 7.5 | 0.1 |
FCIN-20-4 | 1 1/4 | 38X4.0 | 27 | 29.8 | 50 | 22 | 7.5 | 0.11 |
FCIN-20-5 | 1 1/4 | 38X5.0 | 25.5 | 27.8 | 50 | 21 | 7 | 0.1 |
FCIN-24-3 | 1 1/2 | 42X3.0 | 33.5 | 35.8 | 60 | 25.5 | 10.0. | 0.19 |
FCIN-24-4 | 1 1/2 | 42X4.0 | 31.5 | 33.8 | 60 | 25.5 | 10 | 0.19 |
FCIN-32-3 | 2 | 50X3.0 | 41.5 | 43.8 | 70 | 24 | 10 | 0.22 |
FCIN-32-5 | 2 | 50X5.0 | 37.5 | 39.8. | 70 | 26.5 | 10 | 0.24 |
FCIN-40-3 | 2 1/2 | 60X3.0 | 50 | 53.8 | 84 | 27 | 10.5 | 3.50. |
FCIN-40-5 | 2 1/2 | 60X5.0 | 46 | 49.8. | 84 | 27 | 10.5 | 0.36 |
FCIN-40-6 | 2 1/2 | 60X6.0 | 45.5 | 47.8 | 84 | 27 | 10.5 | 0.34 |
Lebih banyak jenis gambar flare flange insert cone sebagai berikut
