Flare flange tube to port connection SAE J518 code 61/62
Flare flare tabung ke port adalah sambungan pipa dan tabung tanpa las dalam tekanan sedang mand tinggi. Dua klem flare flare SAE dikerjakan dengan kerucut 37 derajat, Sisipan dengan sambungan cincin-o kepala berflensa, cincin-o untuk alur kerucut 37 derajat.
Semua klem flare flange dengan dimensi 4-baut sama dengan standar SAE J518 / ISO 6162, perbedaannya adalah cara koneksi: Sistem flare flange untuk ujung tabung yang rusak disebar ke 37 °. Sisipan, disegel dengan lembut oleh O- Cincin, terletak di setiap ujung pipa. Dengan mengencangkan flensa bersama-sama, sambungan tabung bertekanan tinggi yang disegel dengan lembut dibuat. Sistem klem flensa belah digunakan untuk mengencangkan kepala flensa dengan jenis konektor tabung dan alat kelengkapan selang, atau sambungan colokan flensa. Sambungan penyegelan yang sama adalah sambungan muka datar cincin-O, dimensi port flensa SAE yang sama.
Bahan kopling flare flare:
Baja karbon C45; Baja tahan karat 304, 316 atau 316L.
Semua sistem sambungan flare flare baja karbon harus dilapisi atau dilapisi dengan bahan yang sesuai yang lolos uji semprotan garam 72 jam sesuai dengan ASTM B117 (ISO 9227).

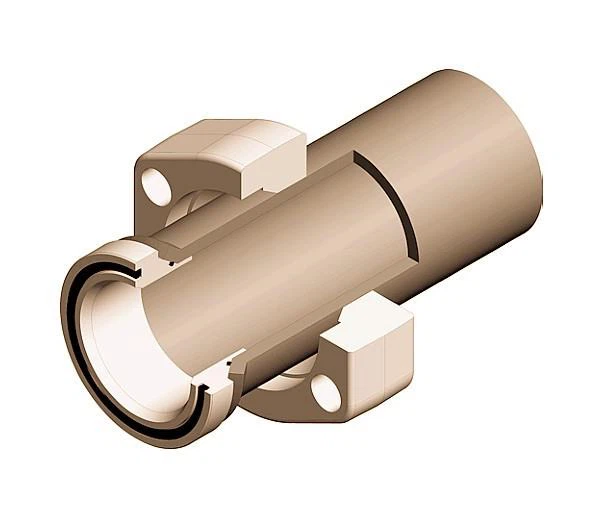

Perakitan koneksi flare flare dari tabung ke port seperti gambar di bawah ini:
