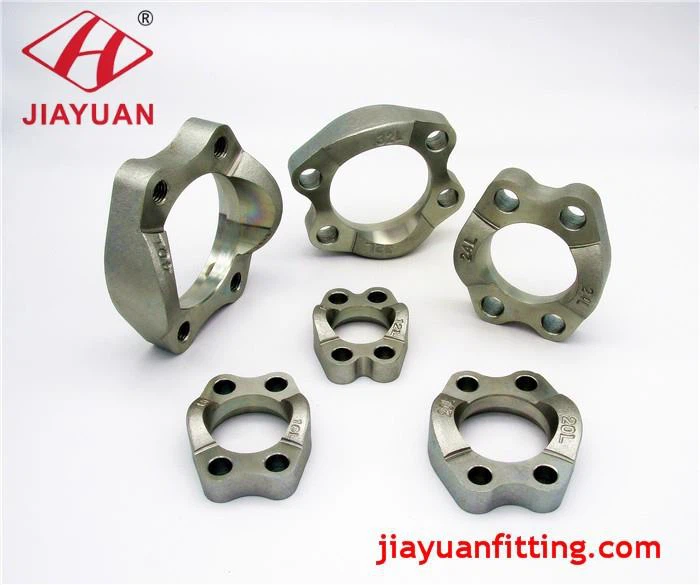

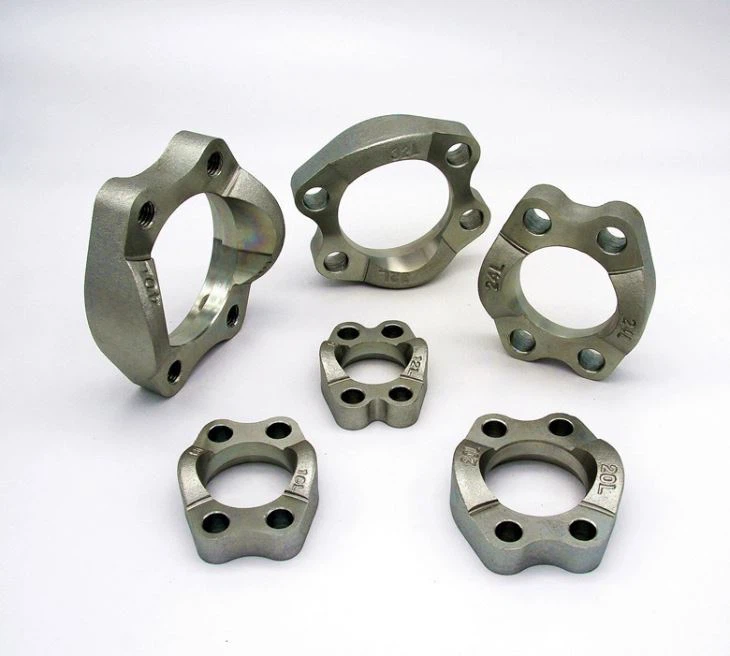

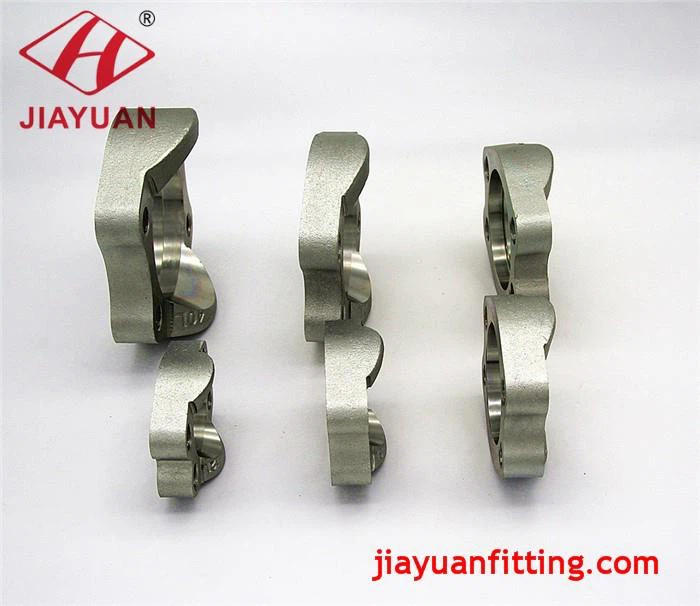

SAE 3000 psi Flange Clamps: sistem penjepit flensa one-piece
Pengenalan koneksi flange daya fluida hidrolik dengan klem flensa one-piece dan sekrup metrik atau inci:
1. Tekanan kerja klem flensa SAE kode 61 seri adalah 3000 PSI, 3,5 MPa (35 bar) hingga 35 MPa (350 bar).
2. Dimensi klem SAE Flange sesuai dengan ISO 6162-1: 2012. Ukuran Nominal ISO: DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; Ukuran inci: 1/2 "； 3/4" ； 1 "； 1 1/4" ； 1 1/2 "； 2" ； 2 1/2 "； 3".
3. Bahan SAE one-piece flange clamp terbuat dari baja karbon C45 dengan sifat dalam kondisi berikut:
Untuk ukuran nominal flange DN 13:
kekuatan hasil minimum: 220 MPa
perpanjangan minimum pada fraktur: 3%
dan untuk semua ukuran flensa nominal lainnya:
kekuatan hasil minimum: 415 MPa
perpanjangan minimum pada fraktur: 3%
4. Permukaan eksternal Perlindungan korosi semua klem flensa baja SAE karbon, harus dilindungi dengan lapisan yang sesuai untuk lulus uji semprotan garam minimum 72 jam sesuai dengan ISO 9227.
5. Persyaratan pengujian untuk tekanan / suhu: Koneksi tipe flens yang sesuai dengan bagian ISO 6162 ini harus menjalani uji ketahanan burst dan siklus yang ditentukan dalam ISO 19879 untuk memverifikasi bahwa mereka memenuhi persyaratan tekanan / suhu yang ditentukan. Ini harus sesuai untuk digunakan pada tekanan kerja yang diberikan dalam Tabel 2 ketika digunakan pada suhu antara -40 ° C dan +120 ° C. Sambungan mengarah yang sesuai dengan bagian ISO 6162 ini tidak boleh dipasang pada suhu lebih rendah dari -20 ° C.
6. Penunjukan koneksi penjepit flensa one piece
Penjepit flensa one-piece dengan ukuran DN 25: Clamp ISO 6162-1, FC × 25
