1. Definisi adaptor pemasangan JIS, JIS adalah Standar Industri Jepang, adaptor dengan suar 30 deg dan kerucut 60 deg, perlengkapan JIS biasanya digunakan untuk menghubungkan rakitan selang atau adaptor. Ini umumnya digunakan di pasar OEM Jepang dan Korea seperti excavator, loader, traktor dll. Standar utas sesuai dengan utas BSPP adalah ISO 228-1 G dan JIS B 0202; Utas BSPT adalah ISO 7/1 dan JIS B 0203. Adaptor JIS 60 cone memenuhi spesifikasi JIS B8363. Koneksi seperti di bawah ini:
 |  |
2. Dimensi Pemasangan JIS Berakhir sebagai berikut:
 |  |  |  |
3. Informasi teknis Port Thread JIS B 2351 BSP

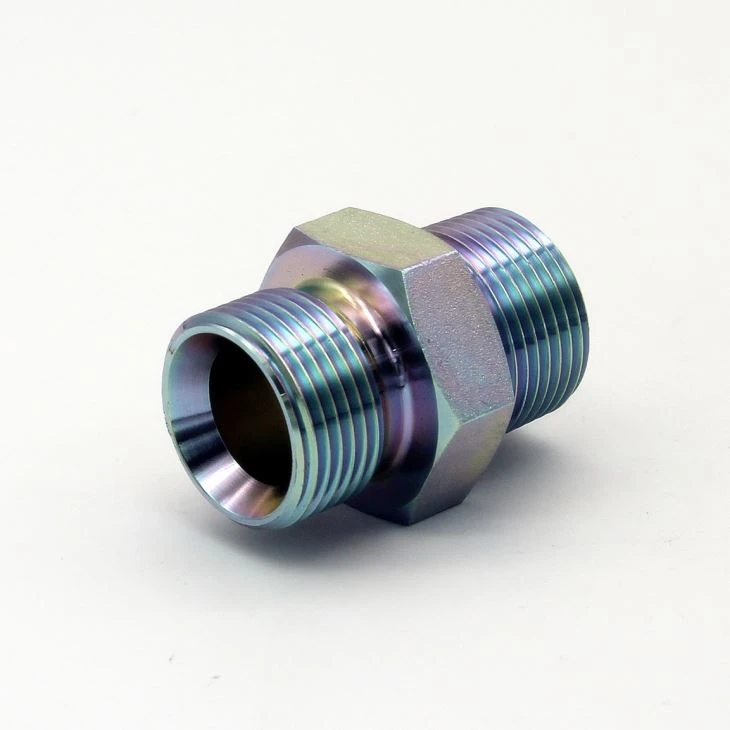

1. JIS Adapters Straight Union 1S
2. Adaptor JIS BSPP Stud Straight 1SG
Pejantan pria adalah per DIN 3852 port o-ring + cincin penahan, jika JIS B2351 o-ring harap ditunjukkan B2351.
DIN 3852 port |
Port JIS B2351 |
3. Adaptor JIS UNF Stud Straight 1SO
Pejantan pria sesuai SAE O-ring Boss ISO 11927
4. JIS adapter NPT Port Straight 1SN
5. Adaptor JIS BSPT Port Straight 1ST
6. JIS adapter perempuan putar 2S
7. ORB pejantan laki-laki JIS putar perempuan 2OS
Pejantan pria sesuai SAE O-ring Boss ISO 11927
8. NPT port JIS putar perempuan Siku 2TS9-SP
9. JIS plug 60 deg flare 4S
10. JIS plug Putar kursi 60 deg
11. JIS B2351 O-Ring
