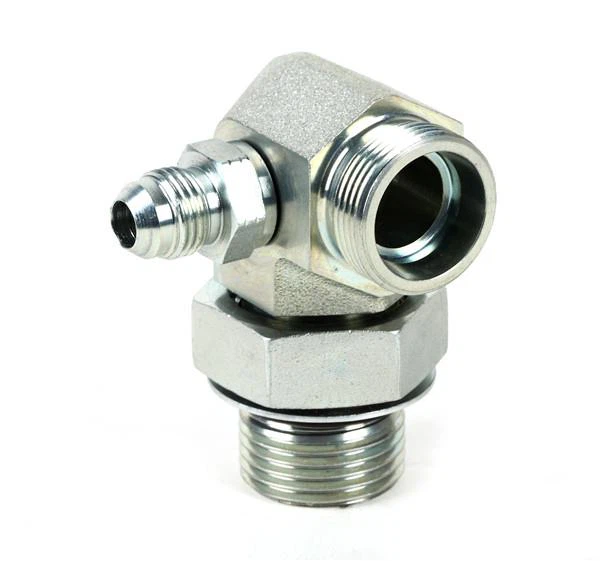

1. Definisi kopling port Uji, karena diterapkan untuk pemantauan dan tekanan kontrol serta ventilasi. Jadi kami menyebutnya titik uji. Titik uji dapat ditemukan di paket daya, blok katup, unit daya hidrolik, silinder hidrolik, mesin berat dan mesin lokasi konstruksi, mesin pemindah tanah, truk, rig uji hidrolik, dll.
2. Keuntungan dari kopel titik uji adalah - antara lain - koneksi pada level tekanan sistem, koneksi yang mudah ke kontrol pengukuran dan perangkat switching, koneksi anti bocor dan keamanan getaran terintegrasi dari tutup logam. Spektrum aplikasi terdiri dari
A) pendarahan (mis. Pipa drainase dan komponen hidrolik lainnya)
B) pengisian (mis. Pipa isi ulang dan komponen hidrolik lainnya dengan oli)
C) pengambilan sampel (misalnya mengambil sampel dalam tabung reaksi untuk analisis kimia selanjutnya)
D) pembacaan tekanan (misalnya untuk identifikasi data tekanan).
3. Standar Adaptor titik uji: Sesuai BS ISO 15171-2-2016 Kopling hidraulik untuk tujuan diagnostik kopling diagnostik dengan ujung koneksi M16x2 yang dapat dihubungkan di bawah tekanan tanpa alat ke tekanan maksimum 10 MPa (400 bar) yang menyediakan berikut ujung stud:
ISO 6149-2 - M14 × 1,5;
ISO 9974-2 - M14 × 1,5;
ISO 1179-2 - G 1/4;
ISO 11926-2 - 7 / 16-20 UNF.
Ulir M16 × 2 sesuai dengan ISO 724, toleransi grade 6g untuk eksternal dan 6H untuk utas internal sesuai dengan ISO 965-1.
4. Metode titik uji akhir: 1 adalah tutup desain atas kebijaksanaan pabrikan, 2 adalah desain sesuai kebijaksanaan pabrikan, 3 adalah koneksi diagnostik, 4 adalah desain opsional, 5 adalah kunci getaran sesuai kebijaksanaan pabrikan. pabrikan.
5. Kopling diagnostik dengan penyegelan port yang berbeda:
Kopling diagnostik dengan ujung stud FM 14x1,5 sesuai dengan seal cincin-O ISO 6149-2
Kopling diagnostik dengan ujung stud EM 14x1,5 sesuai dengan segel Elastomer ISO 9974-2
Kopling diagnostik dengan ujung stud ISO 1179–2, G1 / 4 Elastomeric seal
Kopling diagnostik dengan ujung stud ISO 11926–2–7 / 16-20 UN-ring OF
6. Bahan: Bagian logam: Baja, Stainless steel atas permintaan 316L, 304 dll. Segel: NBR (-20 ° C hingga +100 ° C); FKM (-20 ° C hingga +200 ° C); EPDM (-40 ° C hingga +150 ° C) .Sembunyikan: Poliamida (-35 ° C hingga +100 ° C)
7. Selesai adalah seng nikel, transparan, bebas CrVI.
