Jenis Produk: Fitting adaptor SAE Hidrolik Flange 1BFL9 Siku
Standar Industri: SAE J518, ISO 6162, BS5200, ISO 8434-6,
Koneksi E ke gaya F: 90 ° BSP MALE 60 ° CONE SEAT / SAE FLANGE 3000PSI Bentuk: Siku, lurus, blok dll.
Peringkat tekanan kerja: Kode SAE 61 adalah 2,5 hingga 31,5 Mpa; Kode SAE 62 adalah 40 Mpa.
Bahan Kelengkapan: Kuningan; Baja karbon; Besi tahan karat
Aplikasi: Peralatan Pertanian, Proses Otomotif, Transfer Bahan Kimia, Peralatan Konstruksi, Transfer Bahan Bakar, Hidrolik, Peralatan Manufaktur, Kelautan, Penanganan Material, Peralatan Bergerak, Ladang Minyak, Pengemasan, Transportasi

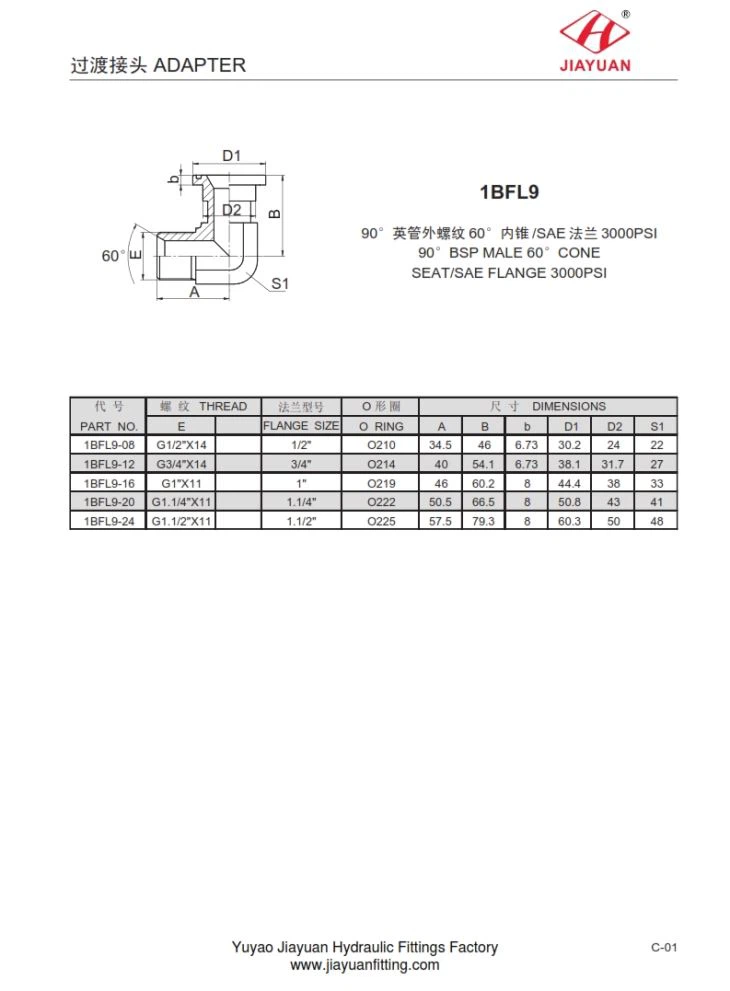

1BFL9 Siku BSP 60 SAE flange 3000 adapter J518 ISO 6162 Ukuran tabel grafik sebagai berikut
BAGIAN NO. | BENANG | HAI | UKURAN | |||||||
E | UKURAN BENTUK | O RING | SEBUAH | B | b | D1 | D2 | S1 | ||
1BFL9-08 | G1 / 2 "X14 | 1/2 " | O210 | 34.5 | 46 | 6.73 | 30.2 | 24 | 22 | |
1BFL9-12 | G3 / 4 "X14 | 3/4 " | O214 | 40 | 54.1 | 6.73 | 38.1 | 31.7 | 27 | |
1BFL9-16 | G1 "X11 | 1 " | O219 | 46 | 60.2 | 8 | 44.4 | 38 | 33 | |
1BFL9-20 | G1.1 / 4 "X11 | 1.1 / 4 " | O222 | 50.5 | 66.5 | 8 | 50.8 | 43 | 41 | |
1BFL9-24 | G1.1 / 2 "X11 | 1.1 / 2 " | O225 | 57.5 | 79.3 | 8 | 60.3 | 50 | 48 |
