Flensa SN 532 adalah standar perusahaan sms demag dari SAE J518 Flensa Hidraulik, kombinasi dari berbagai jenis sambungan kopling tipe SAE flensa ABCDEF untuk sambungan flensa yang berbeda. SAE-flensa dengan sambungan leher las berflensa 3000 psi (kode SAE 61 / ISO 6162-1) dan 6000 psi (kode SAE 62 / ISO 6162-2).
Flensa SN 532 termasuk dua bagian:
SN 532 bagian 1 menjelaskan enam jenis sambungan kopling SAE-flensa dengan 3000 psi dan 6000 psi.
SN 532 bagian 2 spesifik dimensi SAE split flange half, solid flensa, welding collar, blind collar.
Kopling tipe SAE Flangetermasuk bagian: semiflanges (penjepit bagian flensa split), o-ring, baut, leher las bergelang dengan / tanpa alur o-ring, flensa solid (klem flensa satu bagian).
Enam jenis bagan SAE Flange Coupling sebagai berikut:

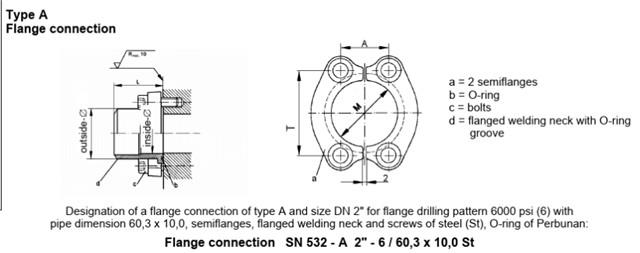

SAE Flange Coupling type Sambungan dari leher las berflensa ke port flensa SAE

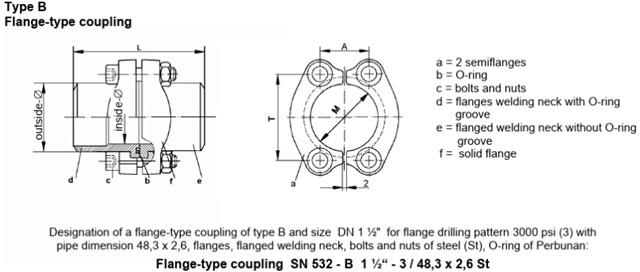

Koneksi SAE Flange Coupling tipe B dari tabung ke tabung dengan dua leher pengelasan bergelang

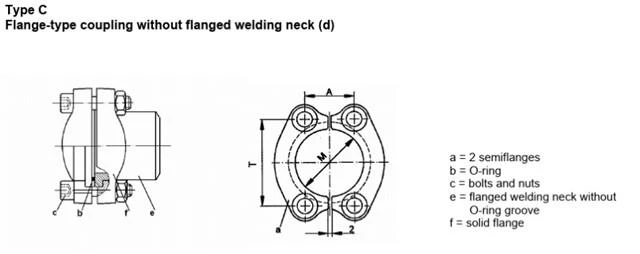

Sambungan SAE Flange Coupling tipe C dari tabung tanpa leher las bergelang d

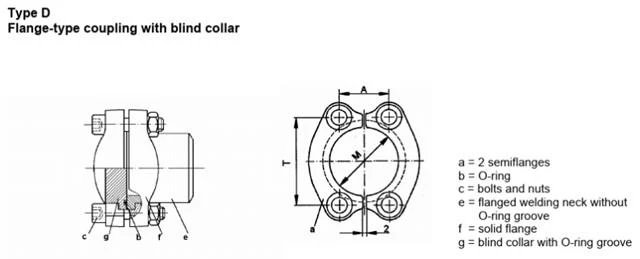

Sambungan SAE Flange Coupling tipe D dari pipa ke kerah buta dengan leher las bergelang

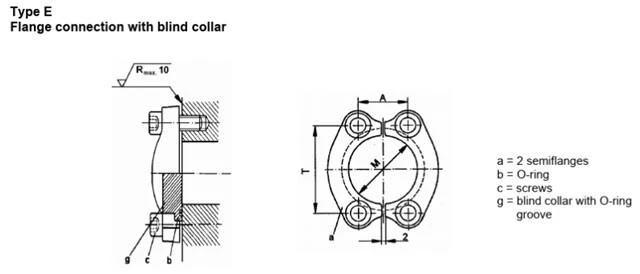

Koneksi SAE Flange Coupling tipe E dengan kerah buta

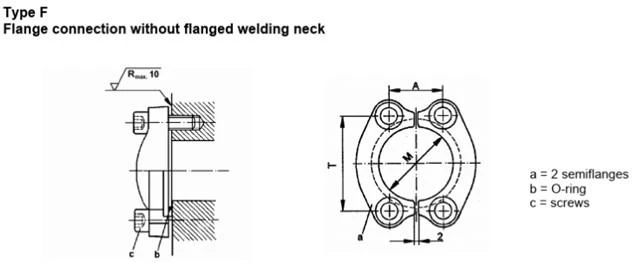

Koneksi SAE Flange Coupling tipe F tanpa leher las bergelang
Kopling SAE Flange dilengkapi dengan baut, mur, o-ring, flange half, solid flensa, welding collar dan blind collar, bagan ukuran sebagai berikut:

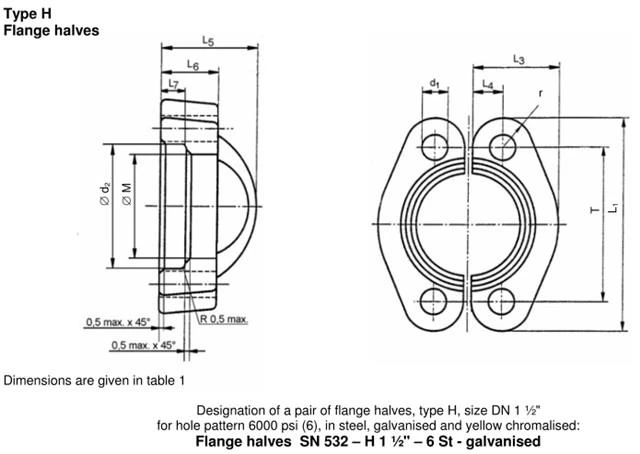

SAE Split Flange Halves Tipe H

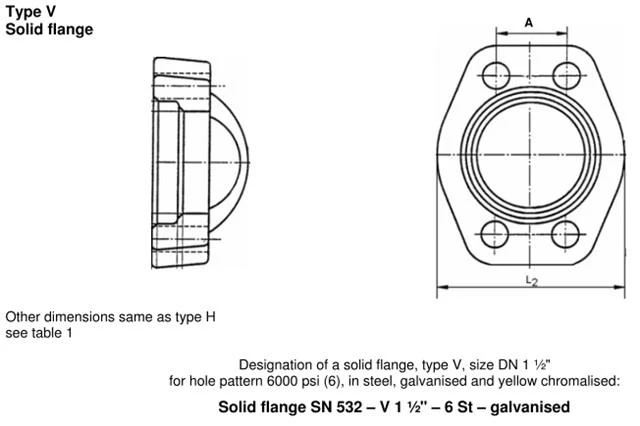

SAE one piece solid flange clamp Tipe V.

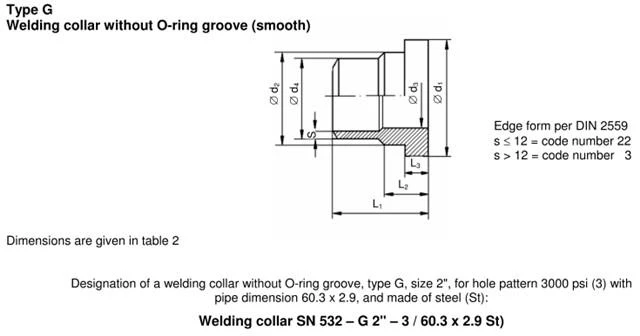

SAE Flange head welding collar tanpa alur o-ring Tipe G

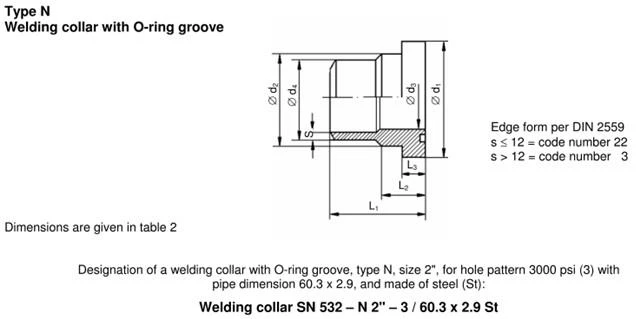

SAE Flange head welding collar dengan alur o-ring Type N

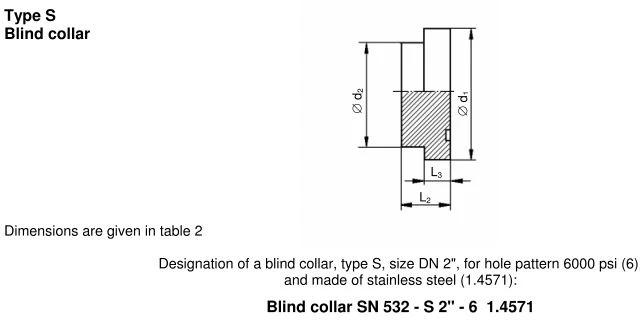

SAE Flange blind collar Type S.
