Bagaimana cara mengidentifikasi berbagai jenis flensa SAE?
Caterpillar Flange dan Komatsu Flange adalah standar perusahaan manufaktur mesin konstruksi, dan dua jenis flensa didasarkan pada standar flensa SAE J518, SAE Flanges adalah berbagai flensa hidrolik bertekanan tinggi yang dibuat sesuai dengan standar SAE J518. Akronim SAE adalah singkatan dari Society of Automotive Engineers. Kedua jenis flensa sae ini digunakan dalam excavator hidrolik, loader hidrolik.
Poclain Flange adalah standar perusahaan manufaktur transmisi hidrostatik, didasarkan pada standar flensa baut SAE J518 4, digunakan dalam motor hidrolik, pompa hidrolik, katup hidrolik dan unit daya hidrolik.
Perbedaan tiga jenis flensa adalah perubahan panjang ujung drop kepala flange, dan ukuran alur o-ring flange, bentuk flensa split kustom. Tempat yang sama adalah posisi dan ukuran baut 4 sesuai standar ISO 6162 dan SAE J518.

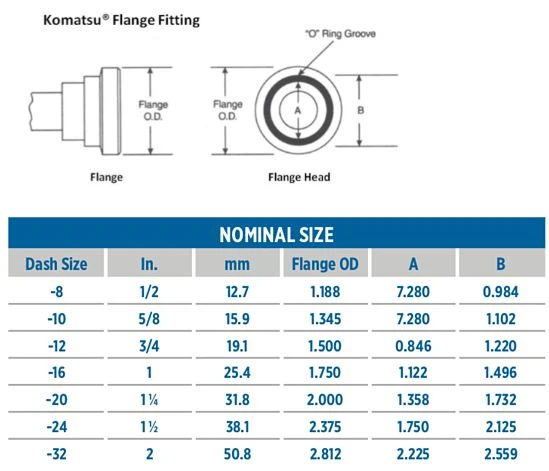

Faktor-faktor yang digunakan untuk mengidentifikasi berbagai jenis flensa SAE flange Komatsu Flange, Caterpillar Flanges
Faktor-faktor termasuk diameter luar, diameter dalam, jumlah lubang baut, diameter lubang baut, dan lingkaran baut. Ketebalan memainkan peran penting dalam mengidentifikasi flensa dengan seberapa tinggi tekanan yang dapat menahannya karena flensa yang lebih tebal dapat menahan tekanan yang lebih tinggi dalam aplikasi
Cara mengukur
Four Bolt Flange - Pertama mengukur diameter lubang port menggunakan kaliper. Selanjutnya, ukur jarak lubang baut terpanjang dari
center-to-centre (Dimensi "A") atau ukur diameter kepala bergelang. Od.
Ada tiga pengecualian:
1. Ukuran -10, yang umum di luar Amerika Utara bukanlah ukuran Standar SAE.
2. Flensa caterpillar, yang merupakan O.D. flange yang sama dengan SAE Code 62, memiliki kepala flensa yang lebih tebal.
3. Flensa poclain, yang sama sekali berbeda dari flensa SAE.
