Katalog alat kelengkapan BSP adalah popluare di Inggris, Irlandia, Kanada, Amerika Serikat dll.
Semua fiting kerucut BSP 60 dijelaskan oleh BS5200 sama dengan standar ISO 8434-6.
Ukuran bagan ukuran benang BSPP adalah G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 dll.
BSP adalah pipa standar inggris dengan bentuk ulir 55 derajat.
Utas BSPP sesuai dengan standar ISO 228 dan AS 1722.2.
BSPP panduan benang untuk banyak jenis penyegelan seperti BSPP 60 ° kerucut untuk konektor tabung kursi, port BSPP dengan seal berikat, port BSPP dengan seal ED, BSPP oring + ring penahan tipe G, BSPP o-ring tipe sael disesuaikan H, BSPP cutting face segel tipe B.
Adaptor pemasangan pipa BSPP ke banyak ujung seperti BSPT jantan, ORFS jantan, Metric ISO 6149-3 stud, JIC jantan 74 cone, Komatsu metrik 60 cone, NPT jantan, SAE ORB ISO 11926-3 fitting, tabung butt-weld, JIC female 37cone, ORFS perempuan dll

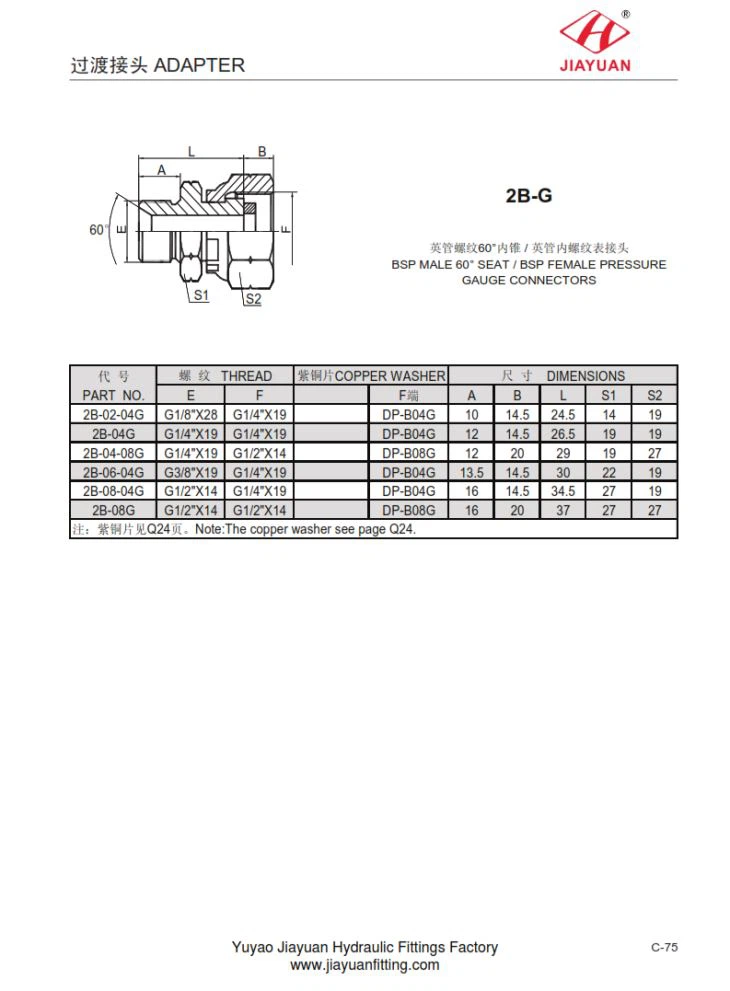

2B-G BSP MALE 60 ° KURSI / BSP KONEKTOR PENGUKURAN PEREMPUAN WANITA Fiting tabel ukuran dimensi sebagai berikut:
PA RT NO . | T HR EA D | C O APD R APA SAJA | DIM E N S I O NS | |||||
E | F | F | SEBUAH | B | L. | S 1 | S 2 | |
2 B - 02 - 04G | G 1/8 " X 28 | G 1/4 " X 19 | D P - B 04G | 10 | 14.5 | 24.5 | 14 | 19 |
2 B - 04G | G 1/4 " X 19 | G 1/4 " X 19 | D P - B 04G | 12 | 14.5 | 26.5 | 19 | 19 |
2 B - 04 - 08G | G 1/4 " X 19 | G 1/2 " X 14 | D P - B 08G | 12 | 20 | 29 | 19 | 27 |
2 B - 06 - 04G | G 3/8 " X 19 | G 1/4 " X 19 | D P - B 04G | 13.5 | 14.5 | 30 | 22 | 19 |
2 B - 08 - 04G | G 1/2 " X 14 | G 1/4 " X 19 | D P - B 04G | 16 | 14.5 | 34.5 | 27 | 19 |
2 B - 08G | G 1/2 " X 14 | G 1/2 " X 14 | D P - B 08G | 16 | 20 | 37 | 27 | 27 |
Q 24 Catatan: T he c opper ada dia s ee halaman Q 24. | ||||||||
